Быстрое построение графиков		...Plot functions quickly

Чтобы получить бланк 2D графика, используют кнопку инструментальной панели :		Use the X-Y Plot button in the Graph toolbar, or type @ to get a blank 2D graph; then type expressions you want to plot in the placeholders in the middle of each axis. Or you can type expressions on the y-axis only, and Mathcad will choose a default domain (x-axis limits) for you. You can enter several expressions separated by commas (,) in the axes placehilders to see multiple races.
Альтернативная возможность: набирают комбинацию

Например, построим график хорошо знакомой уже нам функции.

Ещё раз определим её (в этом нет нужды, если Вы не выходили из документа, или не переопределяли функцию).

Нажмём клавишу .

Появится бланк графика c двумя пустыми слотами :

[Maple OLE 2.0 Object]

В левом слоте (Y-слоте) наберём имя функции с указанием аргумента, например, f(w) .

Теперь достаточно щёлкнуть в любой точке бланка и завершит построение в автоматическом режиме.

[Maple OLE 2.0 Object]

Сейчас мы лишь слегка очертим дополнительные графические возможности . Так, в Y-слоте через запятую , после функции f(w) напечатаем ещё одну функцию - sin(w) . Этот приём позволяет на одном бланке разместить сразу несколько графиков.

В бланке графика, кроме основных слотов функции и аргумента, после ввода функции появляются слоты для указания диапазонов изменения переменных. В верхнем Y-слоте впечатаем 6 , а в нижнем укажем -2 . В левом Х-слоте напечатаем -5 , а в правый введём 5 .

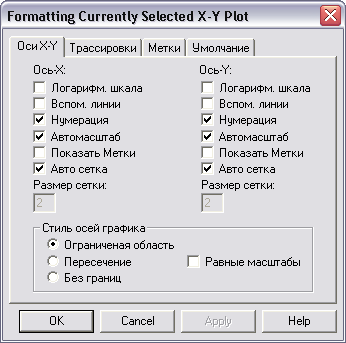

Двойной щелчок по графику вызовет мастер, отвечающий за двумерные графики.

Он, к примеру, позволит нам ввести вспомогательные линии, цвет, толщину и тип кривых. Щёлкнув мышью по бланку, на этот раз мы получим уже "облагороженный" вид графика.
